SDS 射流通風機
SDS Jet fan

1. 概述　Overview

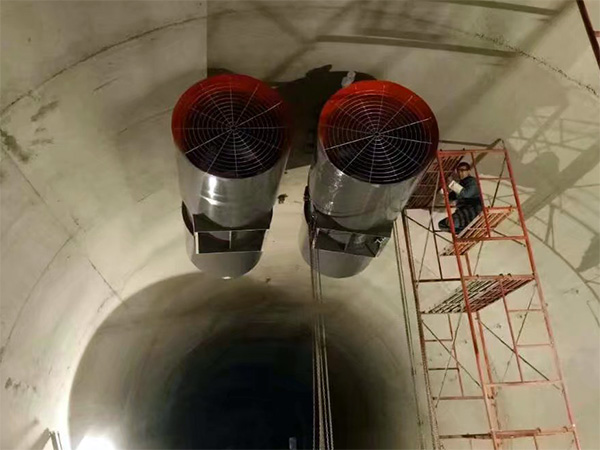

　　SDS 射流風機，由本企業自行開發設計制造并通過國家 3C 認證。該系列風機，適用于公路、鐵路交通隧道的縱向通風系統，同時兼有消防排煙功能的一種軸流式通風機。可以根據隧道通風系統的設計，沿隧道頂部縱向串聯式布置或在隧道進風口斷面集中并聯式布置，安裝數臺射流風機，平時用于隧道內通風換氣；當火災發生時，用于消防排煙。因此，射流風機是隧道運營時的必備設備。

2. 使用環境及工作條件　the use of the environment and working conditions

　　1、用于日常隧道通風時，環境溫度在 -25℃—+50℃范圍；用于消防排煙時，輸送介質空氣的最高溫度 250℃，運行時間高達 60 分鐘。

　　2、額定輸入電源條件：交流三相 380V±10% 50Hz。

3. 特點Characteristics

　　SDS 射流風機的核心部件葉輪的技術，參照世界高技術水平經過不斷的研究、實驗，形成能滿足不同需求的系列規格型號，具有以下特點：
　?。?）采用鋼制空心機翼形葉片或壓鑄鋁合金實心機翼形葉片，具有重量輕、耐腐蝕、耐高溫、耐氧化、不斷裂的特點，確保了風機較長的使用壽命。葉片為機翼形狀，具有空氣阻力小，風機效率高，推力功率比大的優良空氣動力性能。
　　（2）葉片角度可調整，用戶可根據需要通過調整葉片角度來改變出風量。
　?。?）通過改變風機電機輸入三相電源的相序，使風機電機正轉或反轉，從而使風機正向或反向出風使用。通常反風效率是正風的 65% 以上，也可根據用戶要求特別設計使達到 95% 以上。
　?。?）消音器，采用穿孔板消音結構，吸音系數大，吸音頻帶寬，有效地降低了噪音。
　?。?）風機采用電機直聯方式，葉輪、葉片、電機均可拆卸，因此，維護方便。
　　（6）葉輪直徑、葉片數量、葉片調節角度范圍、電機功率及極數的不同，決定風機性能不同，來滿足用戶的不同需求。
　?。?）風機設有吊環 , 用于裝卸安裝起吊；風機的安裝底座根據安裝需求上置或下置。

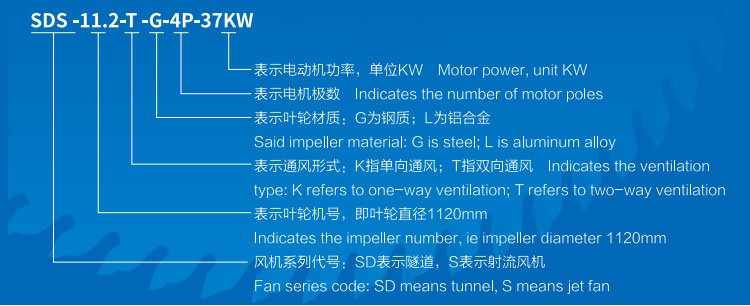

4.SDS 射流風機型號標志解釋　Explanation of markings of fan type

5.SDS 射流風機結構　SDS jet fan structure

　　該系列射流風機一般由集流器、消音器、主機殼、葉輪、耐高溫電動機（簡稱電機）組成，其中：主機殼、葉輪、電動機構成風機主機，如圖所示。
　?。?）集流器：流線型的集流器可使進入風機的氣流均勻平穩，提高風機的運行效率、降低風機的噪音。
　　（2）消音器：風機進出氣兩端可選配有消音器，用于降低風機的噪音。消音器為兩層圓筒結構，內筒為穿孔板，外筒為鋼板滾圓焊接而成，中間填充高效的吸聲材料。
　?。?）主機殼：是由鋼板卷圓焊接而成的筒體外殼，電機支撐板焊接于筒體內壁，兩端是用于消音器的法蘭。
　?。?）葉輪：安裝于主機殼內部電機軸上，與電機直接連接。
　?。?）電動機：采用特種耐高溫電機，絕緣等級 H 級，運行可靠，并能在火災發生時進行消防排煙。電機安裝于風機主機殼內，通過耐高溫阻燃電纜及其套管，與外置于主機殼上的接線盒連接。當從接線盒給電機通入三相交流電時，電機轉動，帶動葉輪旋轉，風機運轉。
　　（6）此外，根據用戶需求，可以選配防護罩、隔振器、風機電氣控制箱等。

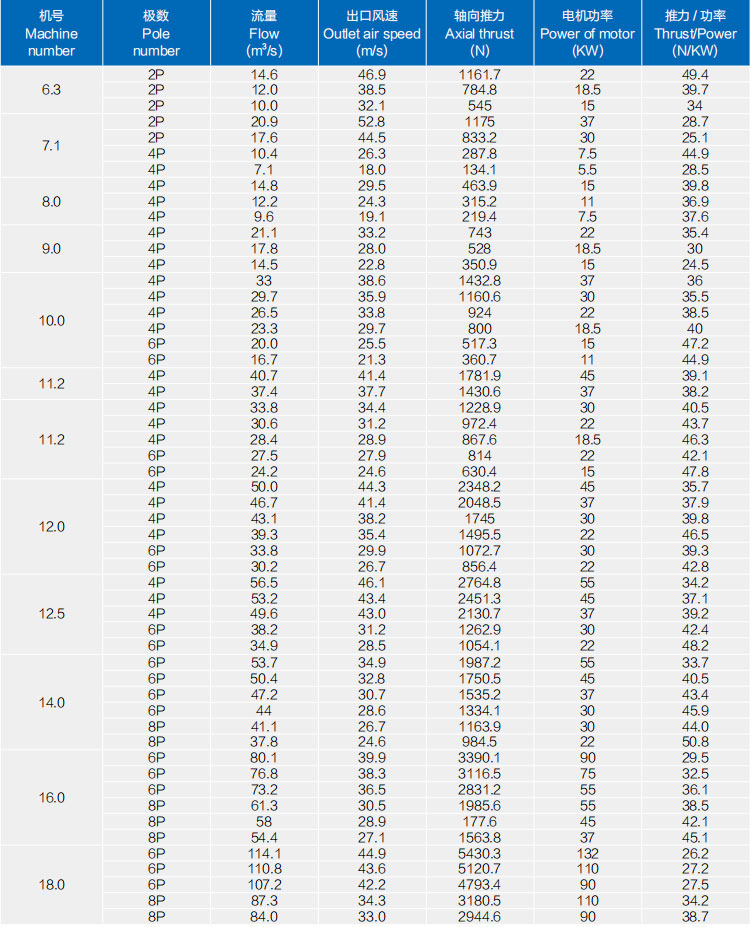

6.SDS 單向射流風機技術參數表　SDS one-way jet fan technical parameters

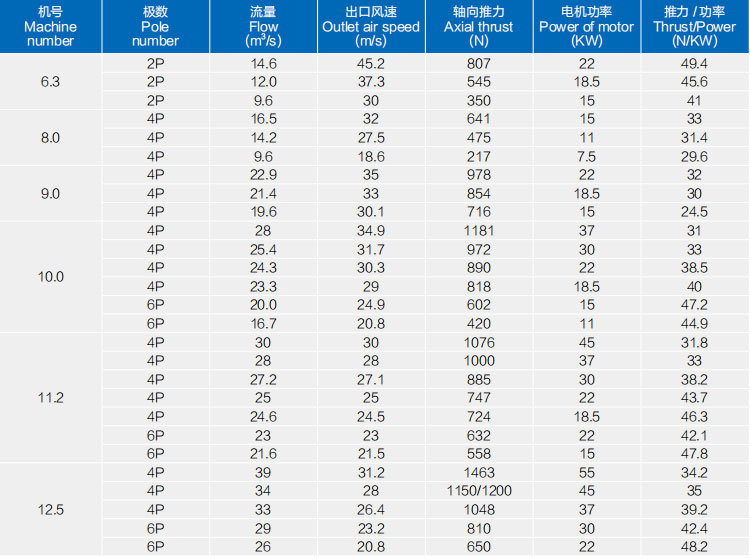

7.SDS 雙向射流風機技術參數表　SDS two-way jet fan technical parameters

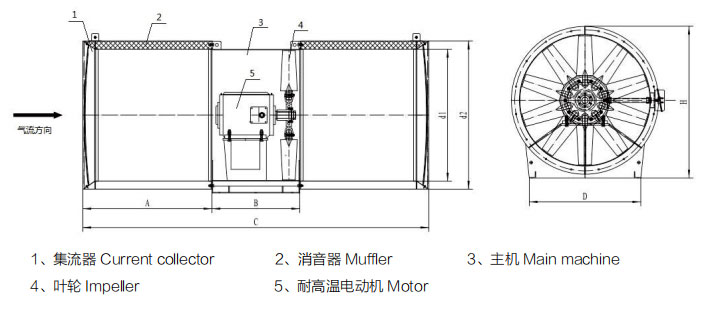

8.SDS 隧道運營射流風機外形結構示意圖　Schematic diagram of outline structure of SDS jet fans for tunnel operation

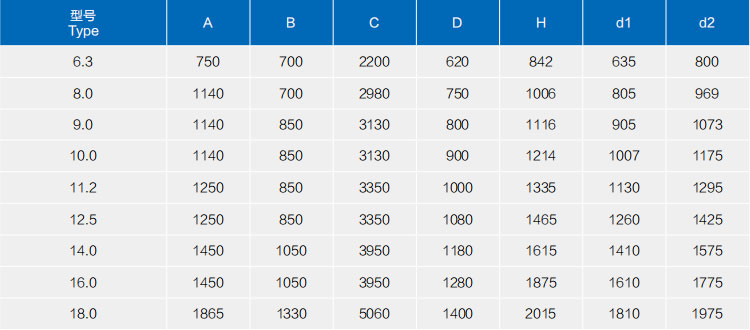

9.SDS 射流風機外形尺寸表 SDS jet fan dimensions table
