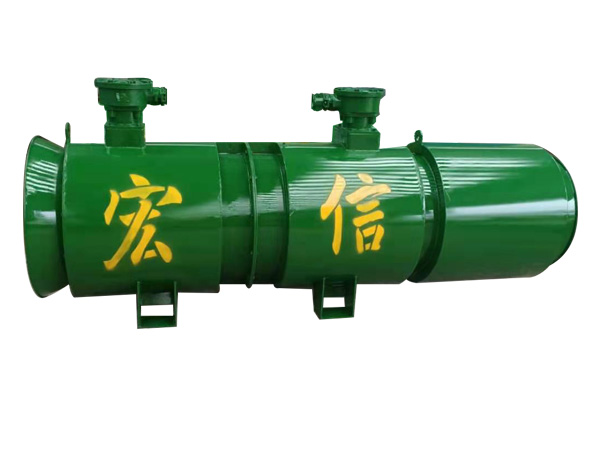

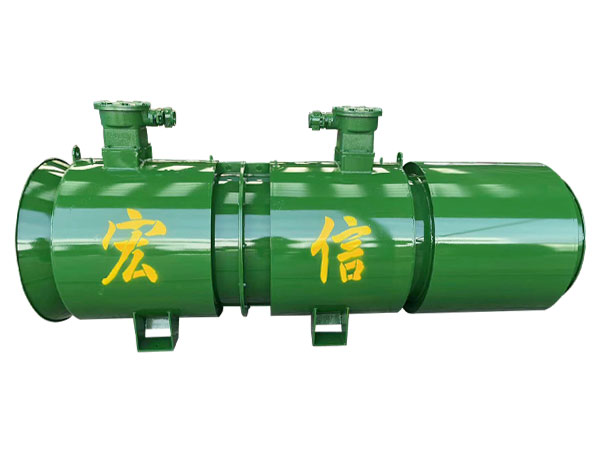

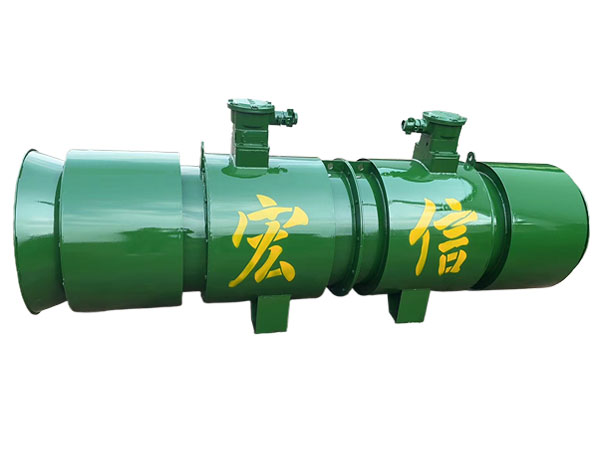

FBD 系列隔爆壓入式對旋軸流局部通風機
FBD SERIES EXPLOSION-PROOF PRESS-IN COUNTER-ROTATING AXIAL FLOW LOCAL FANS

1. 概述　Overview

　　FBD 系列隔爆壓入式對旋軸流局部通風機主要用于礦山井下及其它工業部門含有瓦斯、煤塵及易燃?xì)怏w的場所，可供煤礦、金屬礦山、化學礦山及其它礦山的礦井掘進、建井和隧道長距離的通風等。適用于介質溫度不超過40℃，濕度不大于 95%±3% (25℃時 ) 及無腐蝕的場所。

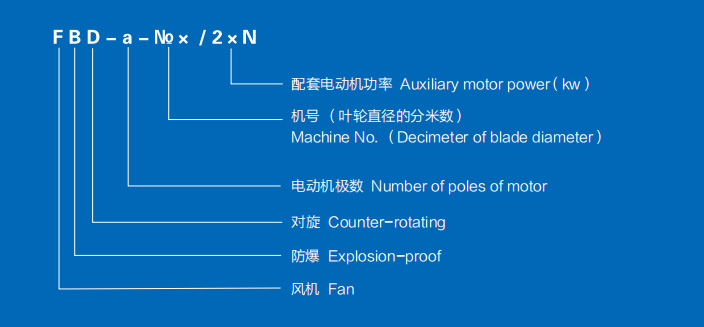

2. 風機型號標示解釋　Explanation of markings of fan type

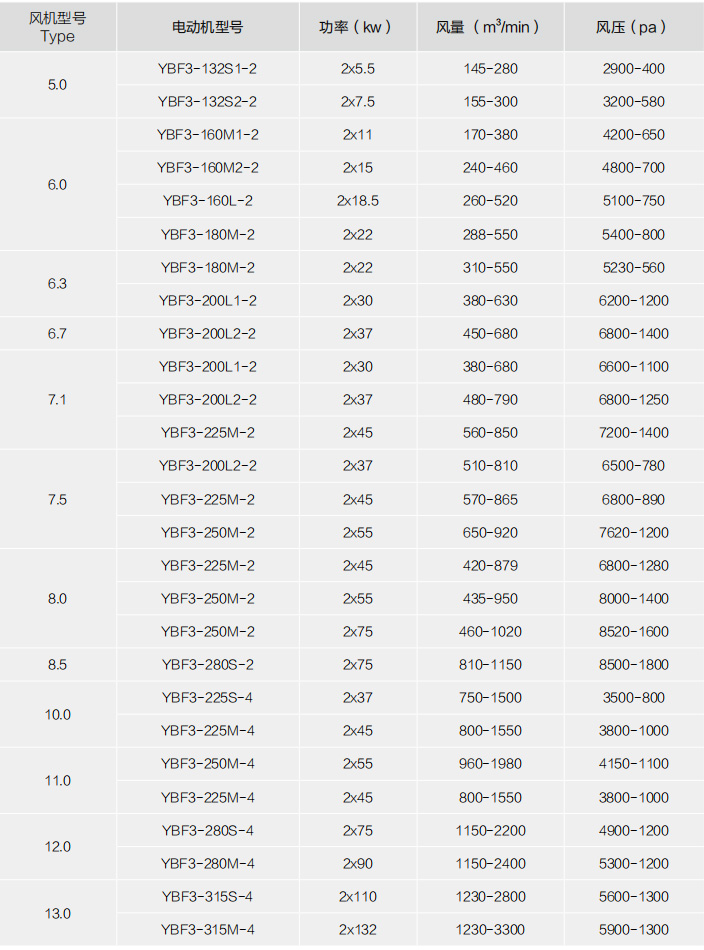

3.FBD 系列防爆壓入式對旋軸流局部通風機性能技術參數

Technical performance parameters table of FBD series explosion-proof press-in counter-rotating axial flow local fans for mines

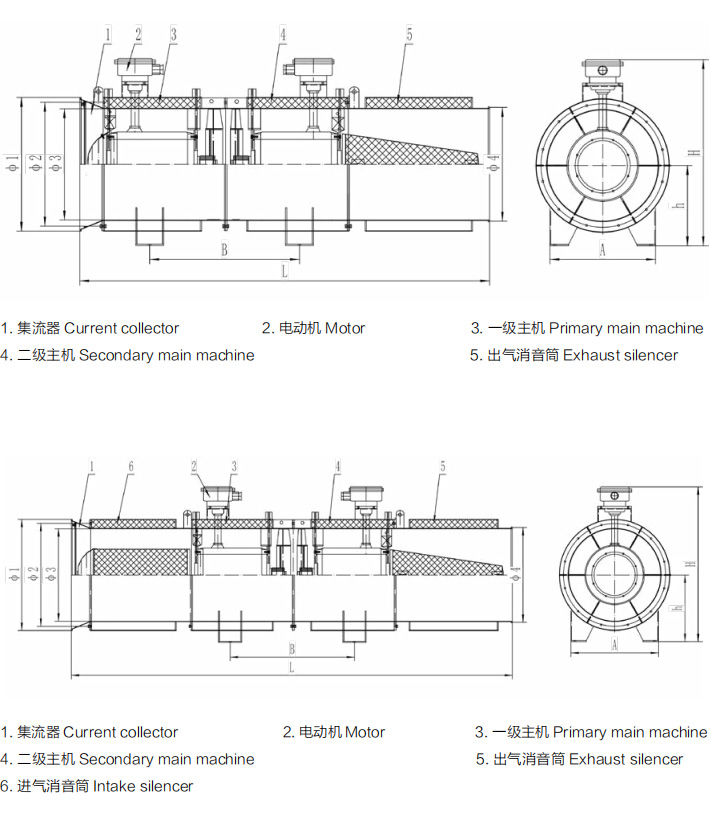

4.FBD 系列防爆壓入式對旋軸流局部通風機外形結構示意圖
Schematic diagram of outline structure of FBD series explosion-proofpress-in counter-rotating axial flow local fans for mines

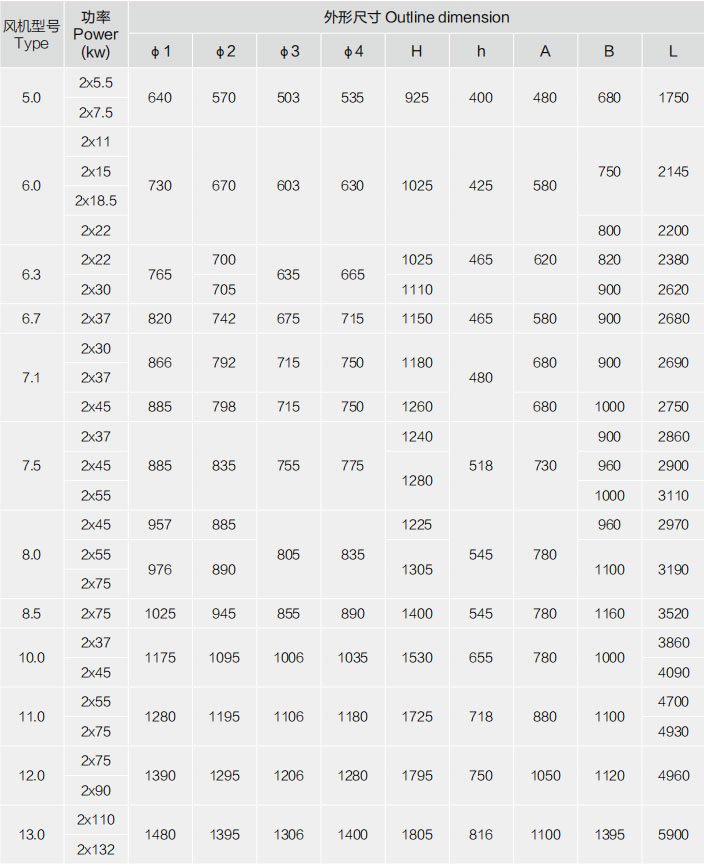

5.FBD 系列防爆壓入式對旋軸流局部通風機外形尺寸表
Outline dimension table of FBD series explosion-proof press-in counter-rotatingaxial flow local fans for mines

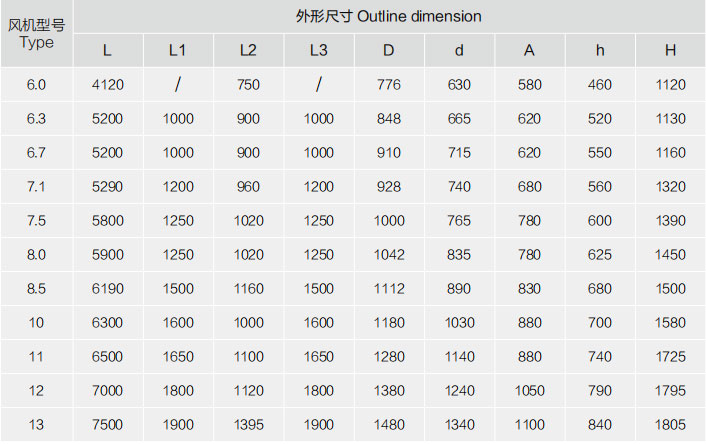

6.FBD系列隔爆壓入式對旋軸流局部通風機（雙層加長低噪系列）外形尺寸表
FBD series explosion-proof press-in counter-rotating axial flow local ventilator (double-layer lengthened low-noise series) outline dimension table

7. 雙層加長低噪系列外形結構示意圖
Schematic diagram of the appearance and structure of the double-layer extended low-noise series

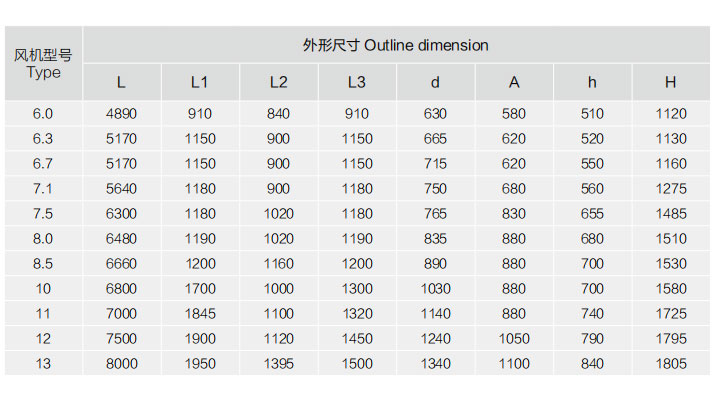

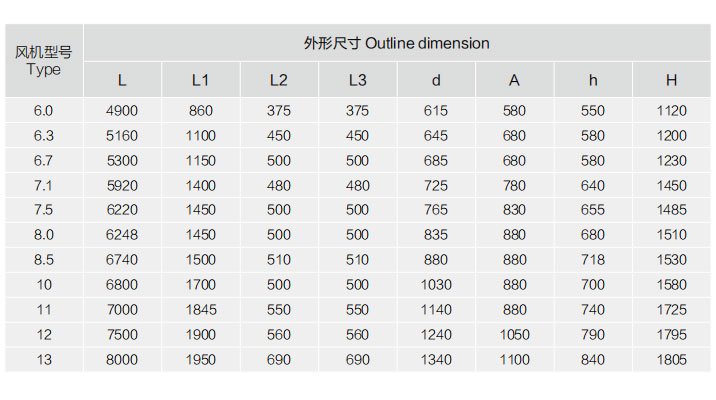

8.FBD 系列隔爆壓入式對旋軸流局部通風機（上進風低噪系列）外形尺寸表：
FBD series explosion-proof press-in counter-rotating axial flow local ventilator (upper inlet low noise series) outline dimension table

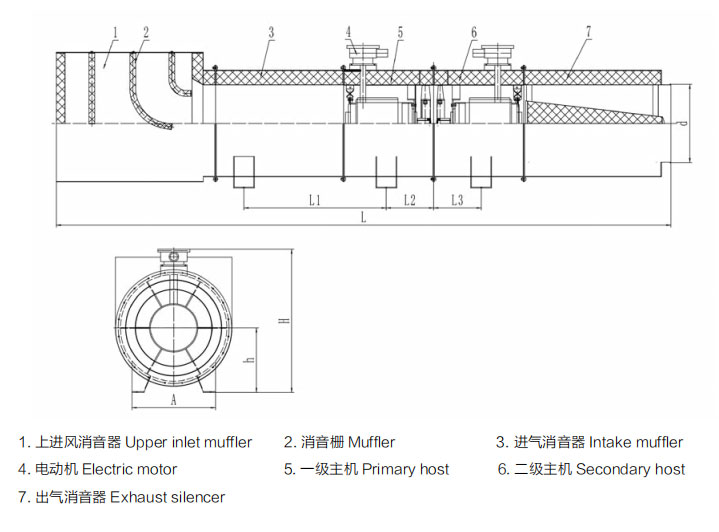

9. 上進風低噪系列外形結構示意圖
Schematic diagram of the appearance and structure of the upper inlet low noise series

10.FBD 系列隔爆壓入式對旋軸流局部通風機（側進風低噪系列）外形尺寸表：
Boundary dimension table for FBD series explosion-proof compression type counter rotating axial flow local ventilation fan (side inlet low noise series):

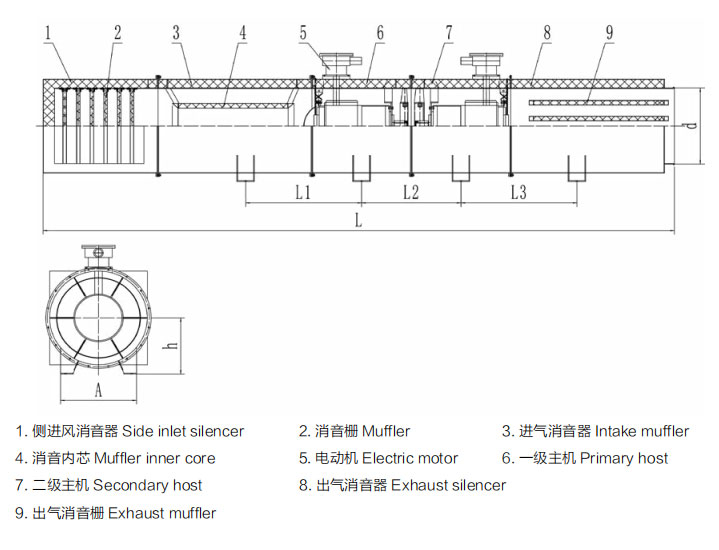

11. 側進風低噪系列外形結構示意圖
Schematic diagram of the appearance and structure of the side-inlet low-noise series
